ROCKWELL 경도 측정
글쓴이 관리자 (IP: *.39.189.145) 작성일 2017-08-18 15:15 조회수 575

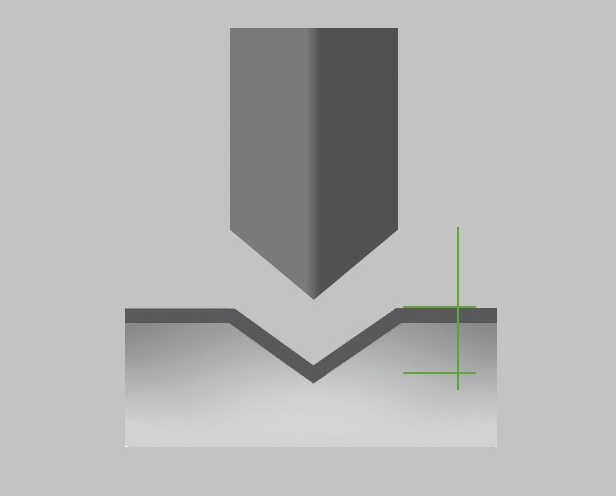

Rockwell 경도 측정은 광학 확인이 필요하지 않은 신속한 측정 메소드이다. Rockwell 경도는 다이아몬드 또는 tungsten carbide 볼을 이용한 indentation 의 깊이를 재어 측정한다. 상대적으로 높은 하중을 사용하기 때문에, 일반적으로 크기가 큰 시편에만 사용된다.

적용 가능 표준:

-ASTM E18
-ISO 6508
-JIS Z 2245



Rockwell 메소드는 5가지 인덴터 (다이아몬드 콘, 1/16",1/8",1/4",1/2" tungsten carbide 볼) 와 6가지 메인 하중 (15, 30, 45, 60, 100, 150 kgf) 을 사용한다. 따라서 인덴터 유형과 메인 하중의 조합에 따라 총 30가지의 Rockwell 측정 방법이 있으며, 각각 특정 재질/적용 분야에 적합하다 (ex. HRA, HRB, HRC, HR30N etc.).

Rockwell 은 종종 생산 현장 또는 실험실에서 “빠른 측정” 을 위해 사용되나, Jominy (말단 냉각) 측정 (HRC) 과 같은 고급 측정에도 사용된다.

Rockwell 메소드는 표준, 인덴터 유형, 그리고 하중의 조합에 따라 규정되는 다양한 척도를 이용하여 설명이 가능하다.

예시

- HRE 1/8-inch 지름 tungsten carbide 볼 인덴터, 100 kgf 메인 하중
- HR30N (Superficial Rockwell 30N-척도): 다이아몬드 콘 인덴터, 30 kgf 메인 하중





일반적인 Rockwell 척도 적용 분야 개요




적용 분야

Rockwell 은 종종 생산 현장 또는 실험실에서 “빠른 측정” 을 위해 사용되나, Jominy (말단 냉각) 측정 (HRC) 과 같은 고급 측정에도 사용된다.

표면 가공

Macro 경도 측정

- 표면 가공을 필요로 하지 않음
- Grinding


하중




- Indentation 시간: 2초~6초
- 시편 두께 ASTM: Indentation 깊이의 최소 10배 (두 가지 인덴터에 모두 적용)
- 시편 두께 ISO: 다이아몬드 인덴터 사용 시 indentation 깊이의 최소 10배. Cemented carbide 인덴터 사용 시 indentation 깊이의 최소 15배.
